Комплекты на 8, 10 и 14 точек · инженерный подбор · поставка по России
Готовая система для стабильной выгрузки цемента, извести, золы, муки и других порошков из силоса или бункера. Подберём число точек и тип аэраторов под материал, диаметр конуса и режим работы.
- варианты на жиклерах U025 или вибрационных аэраторах VB;
- в комплекте арматура, регулятор с манометром, электроклапан, фитинги и трубка;
- схема подключения и консультация инженера до заказа.
Инженерный отдел: +7 (812) 408-41-82 info@isilos.ru
Цена системы аэрации силоса
Ниже приведены последние опубликованные цены из прайс-листа ААМикс от 01.02.2025. Они помогают оценить бюджет до расчёта. Актуальную стоимость, срок поставки и окончательную комплектацию менеджер подтверждает в коммерческом предложении.
| Исполнение | 8 точек | 10 точек | 14 точек | Когда выбирать |
|---|---|---|---|---|
| Жиклеры U025 | 43 116 ₽ | 49 867 ₽ | 61 476 ₽ | Цемент, известь, зола и похожие мелкодисперсные порошки; обслуживание снаружи силоса. |
| Вибрационные аэраторы VB | 49 512 ₽ | 57 745 ₽ | 72 504 ₽ | Слипающиеся порошки и случаи, когда вместе с воздухом нужна лёгкая вибрация стенки. |
Что входит в комплект
Пневматическая часть
- 8, 10 или 14 жиклеров U025 либо аэраторов VB;
- регулятор давления с манометром;
- электромагнитный клапан аэрации;
- разветвители, фитинги и соединительная трубка.
Документы и поддержка
- схема размещения и подключения;
- подбор числа точек по диаметру конуса;
- проверка параметров источника сжатого воздуха;
- консультация по монтажу и запуску.

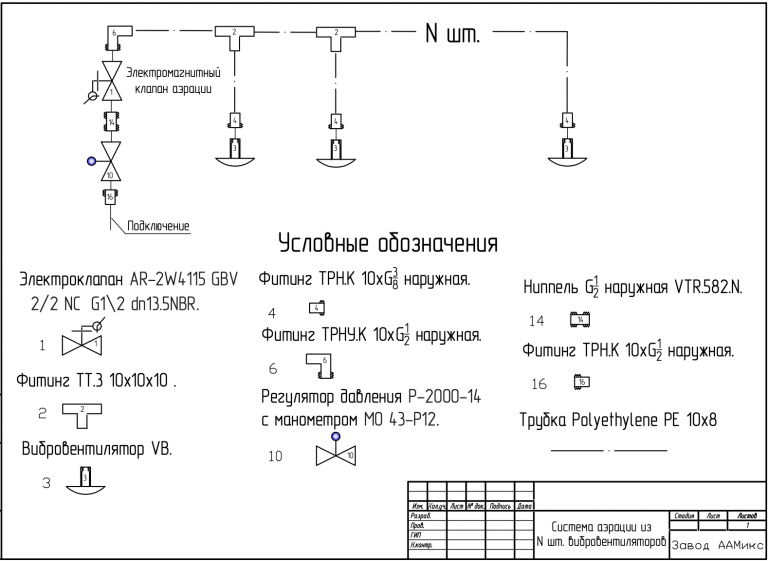

Схема установки системы аэрации, PDF · Комплект на жиклерах, PDF · Комплект на VB, PDF
Как выбрать решение
| Решение | Материал и задача | Параметры воздуха | Монтаж и обслуживание |
|---|---|---|---|
| Жиклер U025 | Цемент, известь, зола и похожие мелкие порошки. Предотвращает слёживание и улучшает истечение. | Рабочее давление 0,2 бар. Итоговый расход рассчитывается по числу одновременно работающих точек. | Муфта приваривается к стенке конуса; жиклер устанавливается и обслуживается снаружи. |
| Пластина I100 | Мягкая равномерная аэрация небольших бункеров; цемент, известь и сходные материалы. | 0,2 бар; опубликованный расход одной пластины — 0,12 м³/ч при постоянной подаче. | Размещается на внутренней поверхности стенки; применяется одной или несколькими линиями. |
| Вибрационный аэратор VB | Слипающиеся порошки, большие силосы, пищевые продукты; совмещает аэрацию и вибрацию. | 2–6 бар; рекомендуемый импульс — не более 5 секунд. | Устанавливается в нижнем конусе; число точек зависит от диаметра. Для внешнего монтажа есть VBE. |
| Виброднище BA | Мука, корма, удобрения и другие трудновыгружаемые продукты, когда точечной аэрации недостаточно. | Пневмосеть для аэрации не требуется; работает за счёт механической вибрации. | Устанавливается вместо нижней части конуса и воздействует на всё сечение выгрузки. |
Монтаж системы аэрации
- Собираем исходные данные. Проверяем материал, размеры силоса и режим выгрузки.
- Определяем число и тип точек. Выбираем U025, I100, VB либо виброднище и отмечаем расположение на конусе.
- Готовим посадочные места. Для U025 выполняются отверстия и приварка муфт; для других решений монтаж идёт по их техописанию.
- Собираем пневмолинию. Устанавливаем регулятор с манометром, электроклапан, разветвители и трубки.
- Настраиваем режим. Давление и длительность импульса выставляются по выбранному аэратору, затем проверяется равномерность выгрузки.
Перед монтажом силос должен быть опорожнён и безопасно подготовлен к сварочным и механическим работам. Окончательную схему должен подтвердить специалист, отвечающий за конструкцию силоса и промышленную безопасность.
Реальные проекты
Бункеры и аэрация для фасовочных установок Haver
Материал: сухие строительные смеси. Завод ААМикс спроектировал, изготовил и смонтировал два бункера, переходы, затворы и систему аэрации для новых фасовочных установок Haver. Срок выполнения проекта — два месяца; оборудование введено в работу без длительной остановки производства.
Посмотреть проект и фотографии монтажа
Подтверждённая поставка силосов 20 и 40 м³
В отдельном реализованном проекте поставлены два силоса объёмом 20 и 40 м³. Каждый был укомплектован фильтром цемента, датчиками уровня, предохранительными клапанами, нижними затворами, пультом управления и аэрацией WAM.
Частые вопросы
Сколько точек аэрации нужно для силоса?
Количество зависит не только от объёма, но прежде всего от диаметра и геометрии конуса, материала и режима выгрузки. Типовые комплекты содержат 8, 10 или 14 точек; окончательный вариант подтверждается после получения размеров.
Что выбрать для цемента: U025, I100 или VB?
Для цемента обычно применяют жиклеры U025 или пластины I100 при рабочем давлении 0,2 бар. VB выбирают, когда материал склонен к сильному слёживанию и вместе с аэрацией нужна вибрация стенки.
Какое давление воздуха требуется?
Для U025 и I100 указано рабочее давление 0,2 бар. Вибрационные аэраторы VB работают при 2–6 бар короткими импульсами до 5 секунд. Производительность компрессора рассчитывается по числу одновременно включаемых точек.
Можно ли установить систему на существующий силос?
Да. U025 специально удобен для монтажа и обслуживания снаружи. Перед работами силос нужно опорожнить, безопасно подготовить и проверить возможность устройства отверстий и сварки муфт.
Какая цена комплекта?
В опубликованном прайс-листе от 01.02.2025 комплекты на U025 стоят от 43 116 до 61 476 ₽, на VB — от 49 512 до 72 504 ₽. Актуальную цену и срок поставки подтверждаем в коммерческом предложении.
Что нужно отправить для расчёта?
Укажите материал, объём силоса, диаметр и угол конуса, размер выхода, требуемую скорость выгрузки и параметры компрессора. Можно приложить чертёж или фотографии через форму заявки.
Получить подбор и актуальную цену
Опишите материал и силос. Инженер проверит конфигурацию, параметры воздуха и подготовит коммерческое предложение.
